Ein Bild – viele Displays … und die können stehen, wo Sie wollen!

Der Output einer einzelnen Quelle kann auf unterschiedlich vielen Bildschirmen angezeigt werden: Sollen die Ausgabegeräte in unterschiedlichen Filialen aufgestellt werden? Soll das Signal wie bei einer Kaskade durchgeschliffen werden, von einem Monitor zum Nächsten? Wie bei einem Baum von Ebene zu Ebene vervielfacht werden? Oder wie bei einem Stern von einer Eingabequelle in der Mitte zu den Ausgabegeräten „ausstrahlen“? Möglichkeiten gibt es viele.

Kaskaden- und Baumstruktur

Digital Signage Broadcaster Fiber CAV-9525F

Der CAV-9525F ist die perfekte Lösung für HDMI/DVI/VGA mit SFP-Optikmodul auf Basis von USB/IR/RS232 over IP.

Datenblatt Broadcaster Fiber CAV-9525F

Unterstützt HDMI/DVI/VGA-Auflösung von 1080p oder 1920×1200.
Unterstützt Standard-LC/SC-Steckverbinder, SM/MM-Einzelader-SFP-Modul (ab 1,25 Gbit/s).
Unterstützt Unicast- (ein Sender, ein Empfänger) und Multicast-Übertragung (ein Sender, mehrere Empfänger).
Unterstützt Gruppenübertragung (mehrere Sender, mehrere Empfänger), wenn das IGMP für den Ethernet-Switch aktiviert ist.
Unterstützt USB für PC-Fernsteuerung.
Die Encoder/Decoder-Engine verfügt über eine Skalierungsfunktion, sodass mehrere RXs flexibel als Videowand-Displays mit 180/270°-Rotation konfiguriert werden können.
Unterstützt HDMI und 3,5-mm-Stereo-Audio.
Der Empfänger unterstützt 3,5-mm-Mikrofon.
Unterstützt IR- und RS-232-Brückenoption.
Reines Hardwaredesign, Plug-and-Play, keine Softwareinstallation erforderlich.
Integriertes HTTP für die Einstellung von IP-Adresse, Gerätename, Multi/Unicast, Baudrate usw.
Connection Manager Software zur Verwaltung der Verbindungen von Sendern/Empfängern wird bereitgestellt.
Video-Wall Manager Software zur Konfiguration von Videowänden und Verwaltung von Arbeitsgängen wird bereitgestellt.
FCC, CE, RoHS-konform.

Kaskaden- und Baumstruktur

Digital Signage Broadcaster 4K über Gigabit Ethernet

Der CAV-9520 ist die perfekte Lösung für 4K Auflösung über HDMI mit USB/IR und RS232 unterstützung. Das ganze über CAT 6/7 Ethernet Kabel. Das System besteht aus zwei Teilen: dem CAV-9520T „Transmitter“ und dem CAV-9520R „Receiver“ zum empfangen der Signale des Transmitters.

Datenblatt Broadcaster 2K4K

Einfache Installation
Unterstützt einfache (Unicast) und mehrfache (Multicast) Übertragung
Volle USB unterstützung: Tastatur am Receiver anschließen und den PC am Transmitter damit bedienen
Plug and Play: keine weiter Software notwändig.
Unterstützt gängige Software für Transmitter-/Receiver-Management und Video-Wall-Manager Software

Digital Signage Broadcaster IP

Digitale Full-HD Broadcaster

Der Alleskönner, wenn es um die Verteilung von Signalen geht. Wie bei einem normalen Netzwerk für Computer werden die Signale von einem Transmitter aus eingespeist und über Ethernet-Kabel zum Switch übertragen. Von dort aus weiter zum Receiver, der die Signale wieder für das Ausgabegerät entschlüsselt. Der Clou: Bei vielen Geräten kann die Funktionalität über eine Software verwaltet werden. So können IDs zugewiesen und somit jeder Player im Netzwerk individuell angesprochen werden. So können auch schwierige Anwendungen wie ein großes Multi-Display-Projekt realisiert werden.

Datenblatt Broadcaster IP

Ansteuerung vieler Geräte über Software
One-to-one (Unicast)- oder One-to-many (Multicast)- Modus
4 x USB für KVM Erweiterung zur Kontrolle des Transmitters
Remote-Power-On/Off-Option zur Transmitterkontrolle
RS232 zur Kontrolle ob Endgeräte das Bild auch wiedergeben

(Filial-) Netzstruktur

Digitaler Full-HD Broadcaster

Mit unseren Mediaplayern sind Sie in der Lage unterschiedliche Standorte zentral zu verwalten. Im Zusammenspiel mit unserer Software können Sie ganz bequem von einem Computer für jede Filiale eine individuelle Playlist erstellen, diese zeitgesteuert automatisieren oder alle Bildschirme synchronisieren.

Hier gehts zur Software

Mediaplayer in jeder Filiale und die Nutzung unserer Software. Wir beraten Sie gerne.

Kaskadenstruktur - Digital Signage Broadcaster HDMI

Digitaler Full-HD Broadcaster

Wenn Sie Anforderungen — wie beispielsweise auf einem Schiff oder in einem Einkaufszentrum — haben, wo das Signal von einem Bildschirm zum nächsten synchron übertragen werden soll, spricht man von einer Kaskadierung.

Datenblatt Broadcaster HDMI

bis zu 31 Level
bis zu 3100 m Übertragungslänge
Plug&Play-Gigabit-Ethernet
Bi-Directional RS-232 für TV-Kontrolle

Baumstruktur - Digital Signage Broadcaster HDMI

Digitaler Full-HD Broadcaster

Von einer Ebene zur nächsten wird das Signal immer wieder verdoppelt. Dabei können auch einzelne Äste nicht weiter fortgeführt werden oder anstatt sie zu verdoppeln, nur einfach weiter geleitet werden. So entsteht eine individuell anpassbare Struktur.

Datenblatt Broadcaster HDMI

mit 8- bzw. 16-Port Transmitter
Plug&Play-Gigabit-Ethernet
bis zu 10 Level mit insgesamt 100 Displays
Bi-Directional RS-232 für TV-Kontrolle

Sternstruktur - Digital Signage Broadcaster VGA

Analoger Full-HD Broadcaster

Wenn sie eine Signalquelle inmitten vieler Ausgabegeräte haben, wird eine Art „Sternstruktur” benötigt, um alle Ausgabequellen zu versorgen.

Datenblatt Broadcaster VGA

8- bzw. 16-Port VGA Power-over-CT5-Transmitter, überträgt Videosignal und Strom an den Receiver
150 m Übertragungslänge
einfache Bauweise und Handhabung
sehr kleine Receiver

Digital Signage Extender CAT DVI/HDMI

Digitaler Full-HD Netzwerk-Broadcaster

Standortprobleme? Nicht immer kann der Mediaplayer dort installiert werden, wo der Monitor steht. Ein Transmitter übermittelt die Inhalte bis zu 180 Meter störungsfrei.

Datenblatt Extender CAT

bis zu 180 Meter
Transmitter und Receiver zur Übertragung über CAT6 Leitung

Digital Signage Extender Fiber DVI/HDMI

Digitaler Full-HD Lichtwellen-Broadcaster

Externe Standortprobleme? Neueste Lichtwellentechnologie überträgt Ihre Daten bis zu 1500 Meter.

Datenblatt Extender Fiber

bis zu 1500 Meter Übertragungslänge
Full-HD-Video-Audio-Übertragung
Wiedergabe in Full-HD mit 1080p
verlustfreie Video-Kompressions-Algorithmus-Technologie für gestochen scharfe Bildqualität

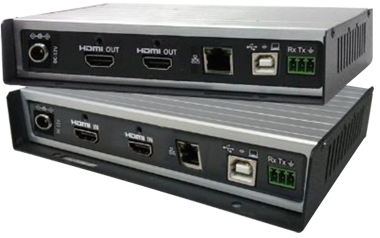

Dual HDMI Digital Signage Extender

Dualer HDMI-KVM-Extender mit USB über CAT6-Einzelkabel

Der Dual HDMI Digital Signage Extender ist ein dualer HDMI-KVM-Extender mit USB über CAT6-Einzelkabel für Distanzen von bis zu 120 Metern.

Datenblatt Dual HDMI DS Extender

Unterstützt duales HDMI bei 1080p + USB über ein einzelnes CAT6-Kabel bis 120 m. 1 / 4
Unterstützt USB-Tastatur, Maus, Touchschreen für PC-Steuerung
Unterstützt RS-232-Brückenoption zwischen PC und Bildschirmen
TX unterstützt lokale Konsole, TX-Benutzer kann RX-Benutzer sperren/entsperren
RX unterstützt lokalen PC, RX-Benutzer kann auf TX- und RX-PC zugreifen und umschalten
EDID, Hot-Plug Detection (HPD), HDCP-Unterstützung
Reines Hardwaredesign, Plug-and-Play, keine weitere Softwareinstallation erforderlich
Konform mit FCC, CE, RoHS

HDBaseT Digital Signage Extender

HDMI Extender über HDBaseT Digital Signage Extender

Der HDBaseT Digital Signage Extender ist ein HDMI-Extender mit bidirektionalem IR über CATx-Kabel.

Datenblatt HDBaseT DS Extender

Unterstützung für 4K2K/1080p HDMI unkomprimiert und HDCP-Erweiterung
Unterstützung für alle Audio-Standardformaterweiterungen, einschließlich Dolby Digital, DTS, Dolby TrueHD, DTS-HD-Master Audio
Unterstützung für POC (Power over Cable), entweder TX oder RX muss per Netzteil mit 24 V @ 1 A gespeist werden, die andere Seite benötigt keine externe Speisung
Unterstützung für Ethernet-LAN-Erweiterung, LAN auf TX- oder RX-Seite kann gemeinsam genutzt werden
Unterstützung für RS-232-Erweiterung
Unterstützung für beidseitige IR-Erweiterung
Übertragungsdistanz: Über CAT6-Kabel:
- 100 Meter: 1080P @ 60 Hz, 36 Bit; 3D 1080P @ 30 Hz, 36 Bit;
- 70 Meter: 4K2K @ 30 Hz @ 24 Bit; 1080P @ 60 Hz @ 48 Bit; 1080P @ 120 Hz @ 24 Bit; 3D 1080P @ 60 Hz @ 36 Bit.
